阻性負載

大功率交流負載測試系統簡介

產品用途：
1、 發電機組出廠測試、靜態調壓特性試驗、調速特性試驗;
2、 后備電源的檢驗和維護；
3、 新裝電源系統驗收及維修設備檢測；
4、 不間斷電源檢測及維護；
5、 廣泛用于鐵路機車電源容量檢測、電力、通訊基站電源負載檢測；
6、 飛機電源檢驗和維護。

產品介紹：

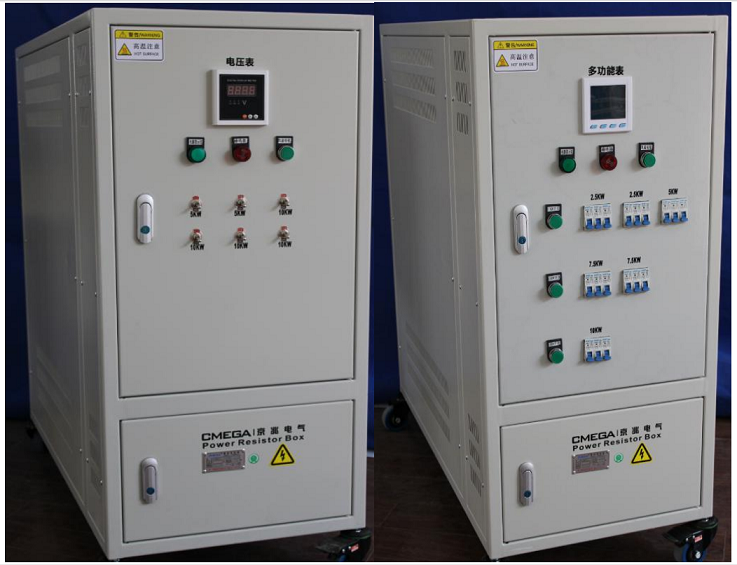

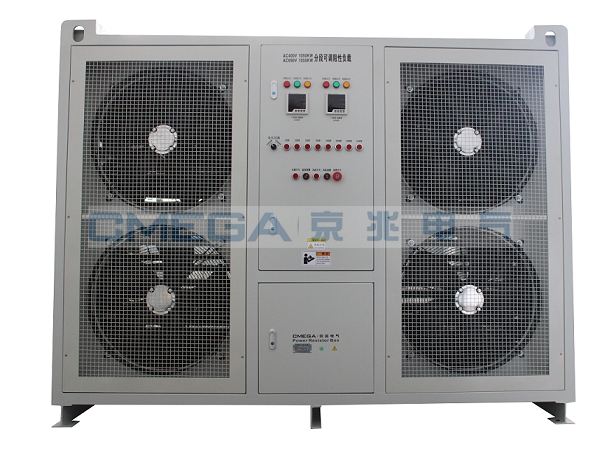

1、概要：本公司定型生產的三相交流干式負載箱由高壓10KV、6KV和低壓690V、400V多種電壓等級。低壓三相交流400V負載箱可測三相400V和三相200V兩等級。同時可為客商設計、制造高低壓和直流負載箱、RLC負載箱等特殊規格的干式負載箱。
干式負載箱是我公司獨自研發電能負荷測試裝置，操作容易、體積小、運輸方便，并且視負荷容量大小，并聯電阻堆的電路來增減負荷容量。調節負荷容量有手動型和電腦控制型。與傳統水負荷相比，它具有更安全、無漏電、不產生有害氣體和廢水，負荷測試更準確，調節更容易等諸多優越性。
2、特點
（1）阻性負載采用溫度系數低，低阻抗的電阻管。電阻管采用了不銹鋼鋼管和不銹鋼散熱片，在電阻絲和鋼管中填充了耐電性強的氧化鎂，在不銹鋼內起絕緣、導熱作用。另外密封了鋼管兩頭，防止濕氣進入，腐蝕電熱元件品質，因而可以長期保持高品質的質量。
（2）感性負載采用固式分段式電抗器，損耗小、效率高、投入準確、無需調整。
（3）高壓負載柜采用標準集裝箱式設計、具有防雨、防腐功能，占地面積小，便于移動，具有一定的防碰能力，適合室外使用。
（4）負載散熱采用水平進出風和下進上出二種方式。
（5）計算機控制軟件，可通過計算機控制負載，完成發電機組所專項測試參數。并能實時生成各種曲線 測試報告，支持打印和打印預覽。
（6）具有溫度保護功能.，只有在冷卻裝置運行正常情況下才能使負荷正常工作，出現冷卻裝置風機異常，保護裝置馬上會發出指令切除負荷，防止因冷卻不夠損壞電熱管。
（7）具有數臺測試電壓等級相同的負荷裝置以并聯來增加容量，以達到測試所需的總容量。
執行標準：
1）國際標準： ISO 8528－5：1993《往復式內燃交流發電機
5部分：發電機組》
2）國家標準： GB/T 2820.5－1997 《往復式內燃交流發電機 第5部分：發電機組》
3）國家標準：GB/T 13032－1991《船用柴油發電機組通用技術條件》
4）國家標準：GB/T 14048.1－2000《低壓開關設備和控制設備》
5）行業標準：JB/T 10303－2001《工頻柴油發電機組技術條件》
6）行業標準：JB/T 9696.1－199《低壓成套開關和控制設備用接線端子排》
7）行業標準：JB/T11022－1999《高壓開關和控制設備標準的共用技術要求》
8）國家標準： GB10229-88《電抗器》
0）行業標準： HB6492-91《飛機400HZ三相交流模擬負載箱通用技術條件>>件》
：
