Dv/Dt濾波器主要應用于工業自動化系統中，用于保護電機不受峰值電壓的影響。由于變頻器與電機之間運行電纜過長會引起對電機產生毀滅性影響峰值電壓。電纜的長度取決于用在變頻器中的電力半導體的開關次數和電機的大小，如果電纜短到2.5米則會導致電機承受的峰值電壓超過電機絕緣系統的額定值，然而，如果電纜太長期間題更大，在這種情況就需要用dv/dt濾波器來保護電機不受峰值電壓的毀滅性影響。
產品說明（Product Description）
額定工作電壓：AC380V/50Hz,AC690V/50Hz
絕緣等級：F.H級
壓降：2%-4%
絕緣水平：1Kv絕緣電阻≥100M
電抗器噪音：≤80Db
產品執行標準：IEC289:1987電抗器
GB10229-88電抗器；;EN61558-2-20

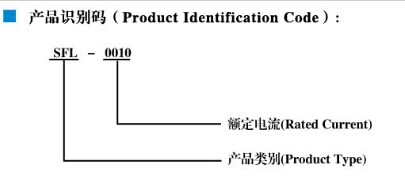

| 濾波器型號 | 適配功率(KW) | 額定電流 | 壓降 | 絕緣等級 | 重量(Kg) | 尺寸(±0.5mm) | |||||
| D | D1 | W | W1 | H | A*B | ||||||
| SFL-0005 | 1.5 | 5A | 2% | F、H | 3 | 185 | 166 | 148 | 108.2 | 200 | 6*11 |
| SFL-0007 | 2.2 | 7A | 2% | F、H | 3 | 185 | 166 | 148 | 108.2 | 200 | 6*11 |
| SFL-0010 | 3.7 | 10A | 2% | F、H | 3.8 | 185 | 166 | 148 | 108.2 | 200 | 6*11 |
| SFL-0015 | 5.5 | 15A | 2% | F、H | 5 | 215 | 187 | 188 | 134 | 250 | 8*14 |
| SFL-0020 | 7.5 | 20A | 2% | F、H | 5 | 215 | 187 | 188 | 134 | 250 | 8*14 |
| SFL-0030 | 11 | 30A | 2% | F、H | 7 | 215 | 187 | 188 | 134 | 250 | 8*14 |
| SFL-0040 | 15 | 40A | 2% | F、H | 9.6 | 215 | 187 | 188 | 134 | 250 | 8*14 |
| SFL-0050 | 18.5 | 50A | 2% | F、H | 11 | 235 | 207 | 188 | 134 | 255 | 8*14 |
| SFL-0060 | 22 | 60A | 2% | F、H | 13 | 235 | 207 | 188 | 134 | 255 | 8*14 |
| SFL-0080 | 30 | 80A | 2% | F、H | 18.5 | 280 | 240 | 215 | 159 | 340 | 11*18 |
| SFL-0090 | 37 | 90A | 2% | F、H | 19 | 280 | 240 | 215 | 159 | 340 | 11*18 |
| SFL-0120 | 45 | 120A | 2% | F、H | 20 | 280 | 240 | 215 | 159 | 340 | 11*18 |
| SFL-0150 | 55 | 150A | 2% | F、H | 27 | 335 | 297 | 288 | 214 | 400 | 11*18 |
| SFL-0200 | 75 | 200A | 2% | F、H | 29 | 335 | 297 | 288 | 214 | 400 | 11*18 |
| SFL-0250 | 110 | 250A | 2% | F、H | 37 | 335 | 297 | 288 | 214 | 400 | 11*18 |
| SFL-0290 | 132 | 290A | 2% | F、H | 40 | 365 | 325 | 320 | 243 | 450 | 11*18 |
| SFL-0330 | 160 | 330A | 2% | F、H | 40 | 365 | 325 | 320 | 243 | 450 | 11*18 |
| SFL-0400 | 185 | 400A | 2% | F、H | 48 | 365, | 325 | 320 | 243 | 450 | 11*18 |
| SFL-0490 | 220 | 490A | 2% | F、H | 68 | 420 | 375 | 370 | 275 | 520 | 12*20 |
| SFL-0530 | 240 | 530A | 2% | F、H | 70 | 420 | 375 | 370 | 275 | 520 | 12*20 |
| SFL-0600 | 280 | 600A | 2% | F、H | 73.5 | 420 | 375 | 370 | 275 | 520 | 12*20 |
| SFL-0660 | 300 | 660A | 2% | F、H | 78.5 | 420 | 375 | 370 | 275 | 520 | 12*20 |
| SFL-0800 | 380 | 800A | 2% | F、H | 117 | 525 | 485 | 420 | 325 | 600 | 12*20 |
| SFL-1000 | 450 | 1000A | 2% | F、H | 129 | 525 | 485 | 420 | 325 | 600 | 12*20 |
| SFL-1250 | 550 | 1250A | 2% | F、H | 155 | 645 | 600 | 480 | 375 | 650 | 12*22 |
| SFL-1600 | 630 | 1600A | 2% | F、H | 165 | 645 | 600 | 480 | 375 | 650 | 12*22 |
